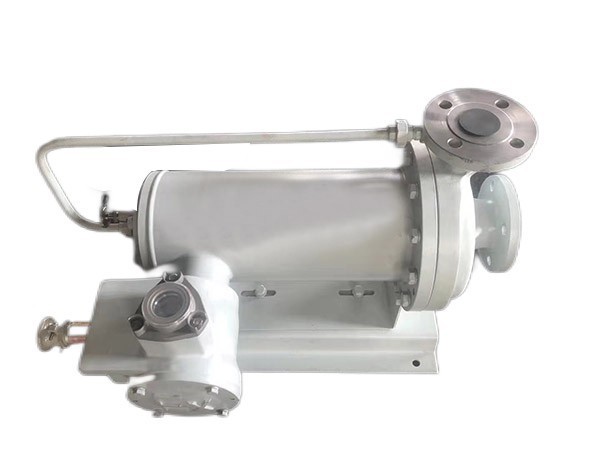

化工屏蔽泵主要是由葉輪、泵殼、密封環、泵軸等部件構成，每個部件都有各自的作用，接下來讓我們一起來認識下其中幾個部件吧。
1.葉輪：通過旋轉將動力機的機械能傳遞給水，使水的能量增加，它的幾何形狀、尺寸、所用材料和加工工藝等對化工屏蔽泵的性能影響大。
2.泵殼：化工屏蔽泵泵殼由泵蓋和泵體組成，包括吸水口、蝸殼形流道和泵的出水口。泵的吸水口連接段漸縮的錐形管，它的作用是把水以小的損失均勻地引向葉輪。在吸水口法蘭上開有安裝真空表的螺絲孔。泵的出水口連接段擴散的錐形管，水流隨著斷面的增加，速度逐漸減小，將部分動能轉化為壓能。
3.密封環：化工屏蔽泵葉輪吸人口的外緣與固定的泵內緣間存在個間隙，這間隙如過大，則泵內高壓水會經過此間隙漏回到葉輪的吸入口，從而減少泵的實際出水量，減小泵的效率；這間隙如過小，葉輪轉動時就會和泵體發生摩擦，引起機械磨損。為了盡可能減少漏水損失，保護泵體不被磨損，在泵體上或泵體和葉輪上分別裝有抗磨的鑄鐵或碳鋼制成的密封環，該環磨損后可以替換。而該環的作用就是減漏、承磨。
4.泵軸：化工屏蔽泵泵軸是用來帶動葉輪旋轉的，作用是傳遞動力，常用碳素鋼和不銹鋼制成。泵軸端用鍵、葉輪螺母固定葉輪，軸上的螺紋旋向，在軸旋轉時，使螺母處于擰緊狀態。軸的另端裝聯軸器或皮帶輪。以免填料與泵軸直接摩擦，多數泵軸在穿過填料函的部位裝有磨損后可以替換的軸套。
以上就是化工屏蔽泵的組成結構，我們在使用之前只有了解好設備，才能更好的發揮設備的使用價值。
